变压器容量空负载测试仪型号全
    相关产品:
天正华意电气设备有限公司(连云港分公司) 1
  • 企业已认证
  • 个人实名未认证
  • 手机已认证
  • “变压器容量空负载测试仪型号全”详细信息
以下是:变压器容量空负载测试仪型号全的产品参数
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量6
产品颜色白的
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率5
工作温度45
您是想要在江苏省连云港市采购高质量的变压器容量空负载测试仪型号全产品吗?天正华意电气设备有限公司(连云港分公司)是您的不二之选!我们致力于提供品质保证、价格优惠的变压器容量空负载测试仪型号全产品,品种齐全,不断创新,致力于满足广大客户的多种需求,联系人:杨经理-18762195566,QQ:805146545,地址:《平度市平安路2号》。 江苏省,连云港市 连云港市是江苏省历史文化名城、海上丝绸之路申遗城市,秦时置朐县,北朝东魏武定七年置海州,元、明两代,改漕粮河运为海运,海州港是中转之处,时称海州为“淮口巨镇”。清康熙二十四年在海州云台山设江苏省海关,成为清初四大海关之一。雍正二年海州升为直隶州,民国二十二年因面向连岛、背倚云台山,而取名为连云港。是《镜花缘》《西游记》的文化起源地,也是东中西区域合作示范区,中哈(连云港)物流合作基地,中国(江苏)自由贸易试验区的重要组成部分,同时也是中国旅游城市、园林城市,有花果山、连岛、孔望山、海上云台山、大伊山、西双湖等旅游景点。2021年连云港港被确定为国际枢纽海港。
想要知道变压器容量空负载测试仪型号全产品如何?看视频就知道!看视频,选产品更明智!


以下是:变压器容量空负载测试仪型号全的图文介绍



变压器容量特性测试仪?联结组别:根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况,因不同联结组别的变压器损耗参数是不同的,因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。?参比容量:当被测变压器容量为500或630时,需输入此项参数;因为这两种容量的变压器的阻抗电压处于交替区,造成容量判定的交叉区,也就是说同一台变压器按照不同的阻抗电压进行测试,有可能出两种结果;因此只有设置了参比容量,才能保证测出的容量准确。?界面风格:有两种界面颜色搭配风格可选。所有参数设置好后,按确定键开始测试过程,如图5所示:图5、容量测试(进行中)图中将实时的测试数据显示在屏幕上,包括:ABC三相的测试电压、ABC三相的测试电流、ABC三相的测试功率、各相的平均电压和平均电流、各相的总功率。如果试验人员的接线不正确,仪器会自动提示:测试异常,请检查接线。




变压器容量特性测试仪图十九 单相短路结果图4.4.4三相短路a) 为确保仪器测量数据的准确度,施加于测试电路的电流必须大于50%额定电流。b)在参数设置界面中,正确设置测试的变压器容量,额定高压、额定低压,按铭牌所标值输入。c)按照接线图接线,做负载实验时变压器的非加压侧的三个出线端人工短连接。d)接线无误后,如使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击,或使用外部按键时按‘确认’按键,‘开始测试’按钮转换成‘测试中...’按钮,施加电流电压,等待数据稳定后,人工按键结束测试。使用触摸功能时在彩色液晶上的‘测试中...’按钮区域直接点击,使用外部按键时按‘确认’按键,结束测试,测试仪自动给出测试的结果。e)测试完毕显示出当前各相的实际电压、电流、功率,校正后的短路电压百分比Uk%即阻抗电压、测试负载损耗以及校正后的负载损耗(非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值)。




蓄电池测试仪基地实体厂家,产量大,质量杠杠的,特色:出货迅速,详情:规模齐全,服务:售后有保障,欢迎采购.



变压器容量特性测试仪各项参数的具体说明如下:?电流档位:电流量程的选择,包括5A和100A两档。?PT变比:当被测电压超过本仪器的电压测量范围时,需要外接电压、电流互感器扩展量程进行电压、电流的测试。此时需要根据外接电压互感器的变比值进行此参数的设置。例如:采用10kV/400V时,设置为25。?CT变比:当被测电压或电流超过本仪器的测量范围时,需要外接电压、电流互感器扩展量程进行测试。此时需要根据外接电流互感器的变比值进行此参数的设置。例如:采用100A/10A的电流互感器时,设置为10。?高额定电压:被测变压器的高压侧额定电压,单位kV;?低额定电压:被测变压器的低压侧额定电压,单位kV;?高压直阻:被测变压器的高压侧绕组的直阻值,取3个线电阻平均值;?低压直阻:被测变压器的低压侧绕组的直阻值,取3个线电阻平均值;?校正指数:数值决定于铁芯硅钢片种类,热轧的取1.8,冷轧的取1.9~2。?当前温度:当前温度:输入当前的被测变压器的本体温度;?校正温度:用于对测试结果做温度校正,国标要求变压器的短路损耗应在温度为75℃(针对油浸式变压器,干变根据不同要求分别为100℃、120℃、145℃)时进行,因此当前温度的准确直接影响容量的判断结果。?试品类型:指变压器的不同类型。包括:国标油浸式配电变压器(S7-S25)、国标干式配电变压器(13标准SCB9-13)、国标干式配电变压器(20标准SCB12/14/18/15/17/19)、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时,需要输入被测变压器的阻抗电压。?设定容量:被测变压器的额定容量值,单位kVA;接线方式:指被测变压器的内部接线方式(即联结组别)

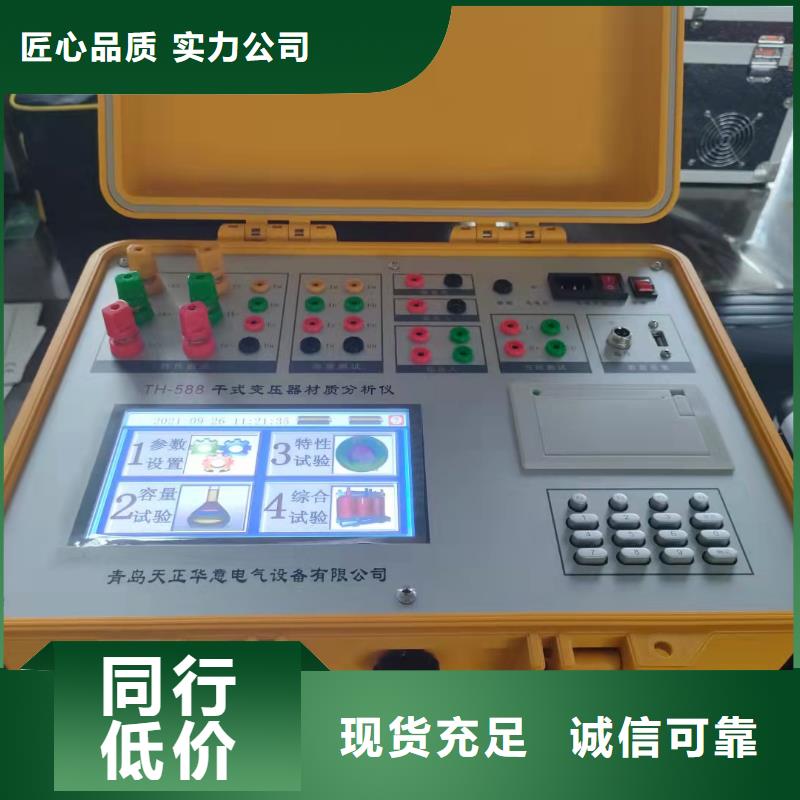

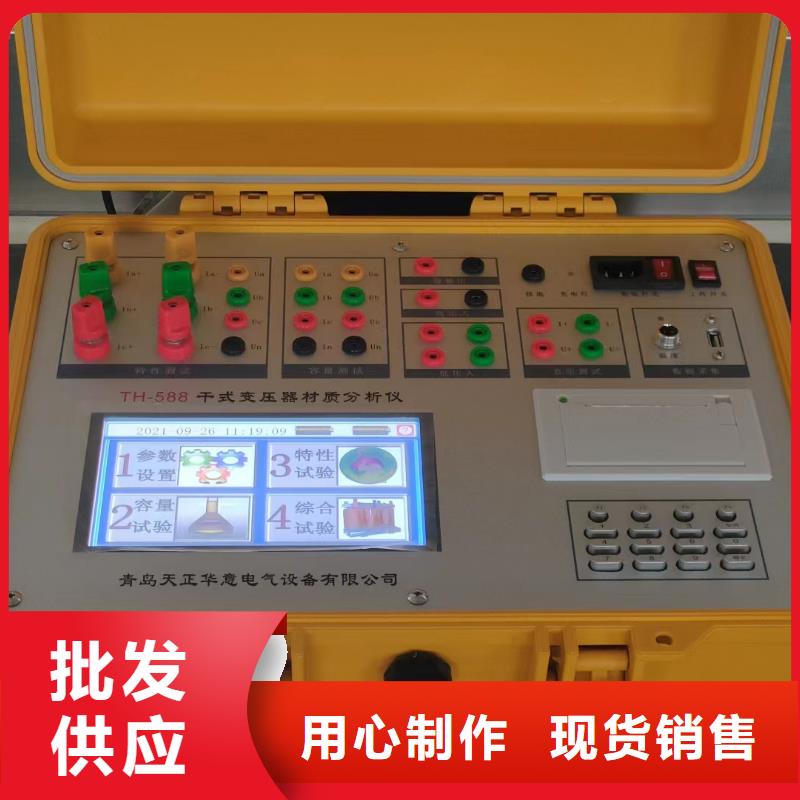

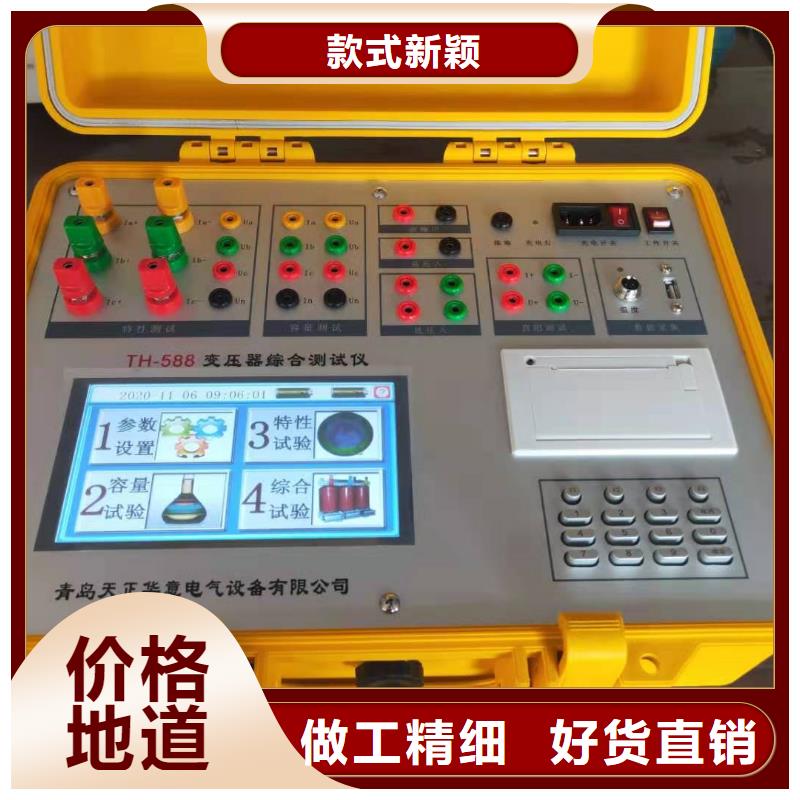

变压器容量特性测试仪 功能特点(1)可准确判断10KV、35KV及光伏干式变压器的材质。(2)可以盲测10KV变压器的容量及35KV、110KV、220KV的变压器容量,支持直接测试出变压器实际容量盲测与铭牌容量一致性对比。(3)集成变压器材质测试、容量测试、特性测试、直阻测试、变比测试;可测量各种类型变压器的空载损耗、空载电压、空载电流、负载损耗、阻抗电压、短路电压、各种温标下的校正损耗等。(4)可自动进行波形畸变校正,温度校正,电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),操作人员只需根据变压器类型输入校正指数,仪器即可自动计算出校正后的结果,非常适合没有做稍大容量变压器短路试验条件的单位。(5)允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。(6)根据《变压器能效计划(2021-2023年)》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。(7)测试仪采用知名厂家生产的7.0英寸,800*480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。(8)电池剩余电量百分数指示功能,绝非简单的亏电报警。(9)导电硅胶触摸按键使操作更简便,按键寿命更长。(10)测试结果存储功能,可存储500组以上容量测试数据。(11)用户可随时将测试的数据通过微型打印机将结果打印出来。(12)集成了中小型变压器和电压互感器的直流电阻测量,采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择电流。(13)集成智能电子尺可自动采集数据并在仪器中显示,温度自动采集。(14)内置接线图及电子说明书。(15)全汉字菜单及图形操作提示实现友好的人机对话,操作简便;触摸屏与硅胶按键双功能操作,适应性更广。


点击查看天正华意电气设备有限公司(连云港分公司)的【产品相册库】以及我们的【产品视频库】

在江苏省连云港市采购变压器容量空负载测试仪型号全请认准天正华意电气设备有限公司(连云港分公司),品质保证让您买得放心,用得安心,厂家直销,减少中间环节,让您购买到更加实惠、更加可靠的产品。(联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号)。
