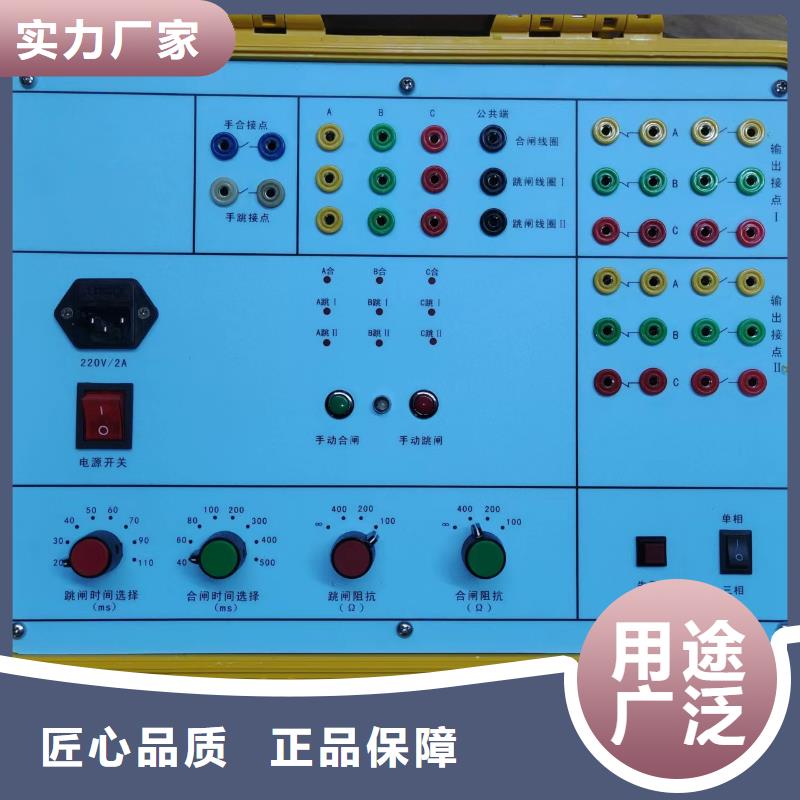

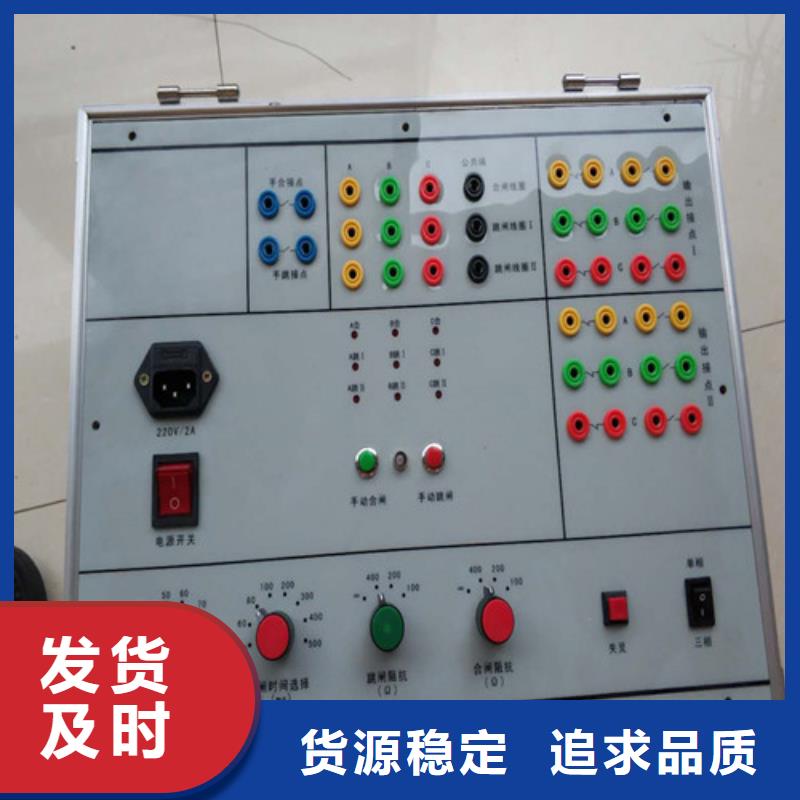

模拟断路器跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳合闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。

模拟断路器 备自投试验的母线电压可以使用母线PT电压（也可使用试验装置电压），为简化接线，可用一路电压并联接入，电流要用试验装置产生的电流（不能用变低开关CT电流），将实际开关引到备自投装置的辅助接点解开，接入模拟断路器辅助接点。注意：DL1-1指模拟断路器某一相的个常开接点，DL2-1指模拟开关某一相个常闭接点（1）两台变压器单母分段的备自投方式接线方式如下图甲 乙F1 F1正常运行时，1DL、2DL、4DL、5DL合闸状态，3DL分闸状态，模拟开关A相对应1DL，B相对应3DL。试验接线如下图：动作方式（1）：手动拉开K开关，模拟甲线失压，备自投装置判断1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器4DL、1DL，然后再投入分段断路器3DL。可用K开关起表，1DL2-1或3DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护4DL、1DL，备自投装置延时S2自动投入3DL，可用1DL2-1起表，3DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（2）两台变压器单母分段运行的备自投方式正常运行时1DL、3DL、4DL合闸状态，2DL、5DL分闸状态（或2DL、3DL、5DL合闸状态，1DL、4DL分闸状态）模拟开关A相对应1DL，B相对应2DL，C相对应5DL试验接线如下图：动作方式（1）：手动拉开K开关，模拟甲线失压，备自投装置判断两段母线均失压，1DL无流。延时S1将自动断开运行断路器1DL，然后再投入2DL、5DL。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。

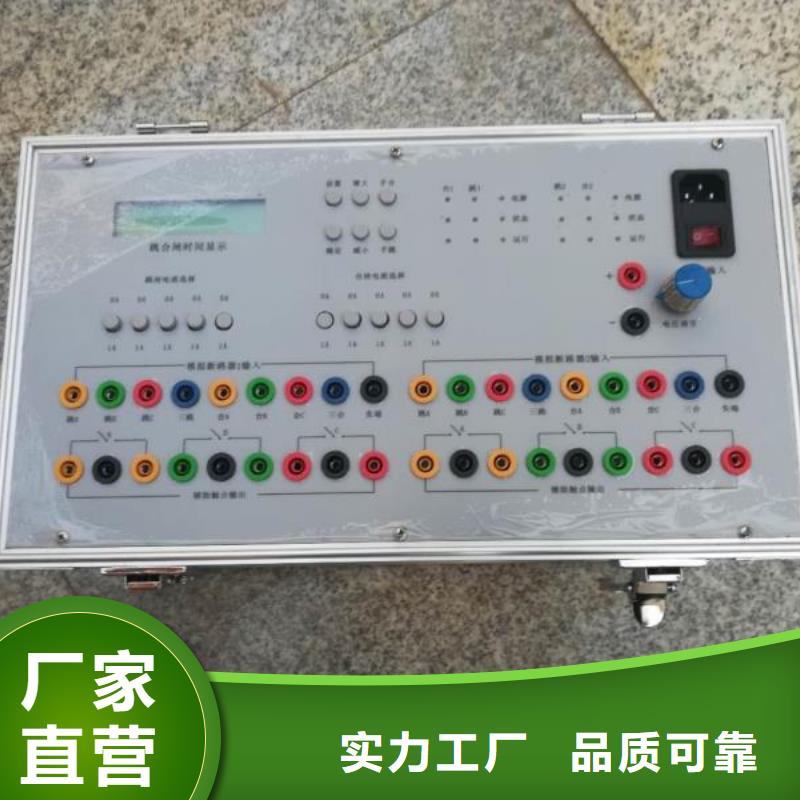

模拟断路器智能型模拟断路器是我公司在原有模拟断路器的基础上采用STC51单片机开发而成的新型的产品。因为采用新型的单片机采用程序控制，从而了整机的精度，是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。是测试继电保护装置必不可少的设备。该产品具有设计思想新颖、可靠耐用、接线方便、体积小、重量轻等特点。它与各类微机型继电保护测试装置配合使用，可以完成电力系统继电保护部门各电压等级的成套继电保护装置的实验和检测工作，确保成套继电保护装置工作的完整性，提高装置的校验质量。本装置是以微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，信号输出单元，跳合闸时间输入单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框
