天正华意电气设备(温州市分公司)tianzh3611生产实力雄厚,定货方便快捷。“低价经营,质量好”的销售原则,是新老朋友合作的。联系人:杨经理,地址:[平度市平安路2号]。

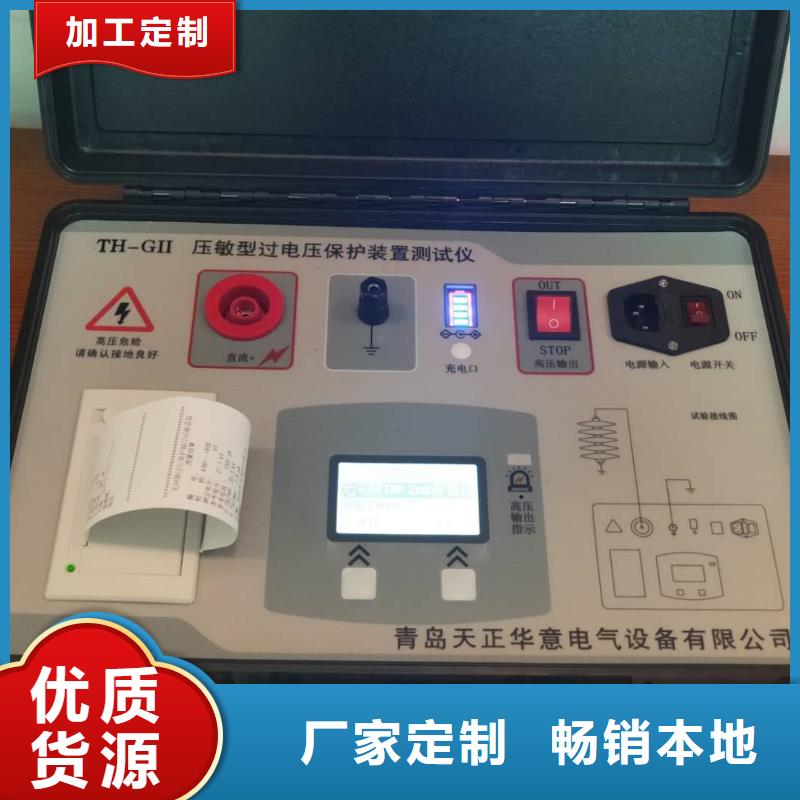

非线性电阻测试仪本产品是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器及大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10mA的V-A特性试验，测量无间隙氧化锌避雷器(U1mA和0.75 U1mA下直流泄漏电流)或氧化锌非线性电阻ZnO阀片（U10mA和0.5U10mA下的泄漏电流）的专用仪器。该仪器将直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统以及氧化锌避雷器生产厂现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。产品符合以下标准相关要求《GB／T16927.1—2011高电压试验技术第1部分一般定义及试验要求》《DL/T474.2-2006现场绝缘试验实施导则直流高电压试验》《GB11032-2010-交流无间隙金属氧化物避雷器》《DL474.5—92现场绝缘试验实施导则—避雷器试验》《DLT489-2006大中型水轮发电机静止整流励磁系统及装置试验规程》2性能特点2.1.仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.2.仪器内置大容量可充电高能锂电池组供电，可连续使用8小时以上，能满足各类试验现场。2.3.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压对试验人员造成伤害的隐患；仪器一旦有高压输出会发出声光报警提示，对现场使用人员有良好的提示作用。2.4.仪器主机内置32位高速处理器，具有强大的数据处理能力，高速热敏打印机可即时打印测试报告。2.5.全中文液晶显示，人机界面良好，操作简单直观。

非线性电阻测试仪非线性电阻ZnO阀片”测量功能界面（与上同略）测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U10mA下的电压及U1mA/0. 5倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图7所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。U10mA =865V 测量I10mA =10.0mA 结果U0.5=433V I0.5=6.5uA 退出图7 直流泄漏测量结果界面4.5“时间设定”功能当菜单项在“时间设定”项时，按右侧功能键进入“时间设定”显示页面，如图8所示。 时间设定2018年1月1日00:00保存 修改图8 仪器时间设定界面按左侧功能键可在时间的各参数间切换，按右侧功能键可修改被选中的时间项目的数字， 长按左侧功能键保存当前设定时间并返回初的页面。时间具有掉电运行功能，无需每次开机都重新设定。4.6现场使用注意事项：1）测试前应保证试品与高压断开；2）测试前将仪器可靠接地；3）检查试验接线无误后再开机；4）测试时应注意：“高压输出”开关置于“OUT”端方可输出高压，测试完毕应将“高压输出”置于“OFF”端后，才能进行接换线操作；5）拆线时应先拆除试品端接线再拆除仪器端接线，接地线应 拆除；5日常存贮及维护：存贮过程中注意防潮防水，以免降低仪器绝缘强度，发生故障。若长期不用，请充满电并每隔1~2个月充一次电，以免影响电池寿命。每次使用前如显示屏幕电量提示少于两格请先充电，充满后再使用。

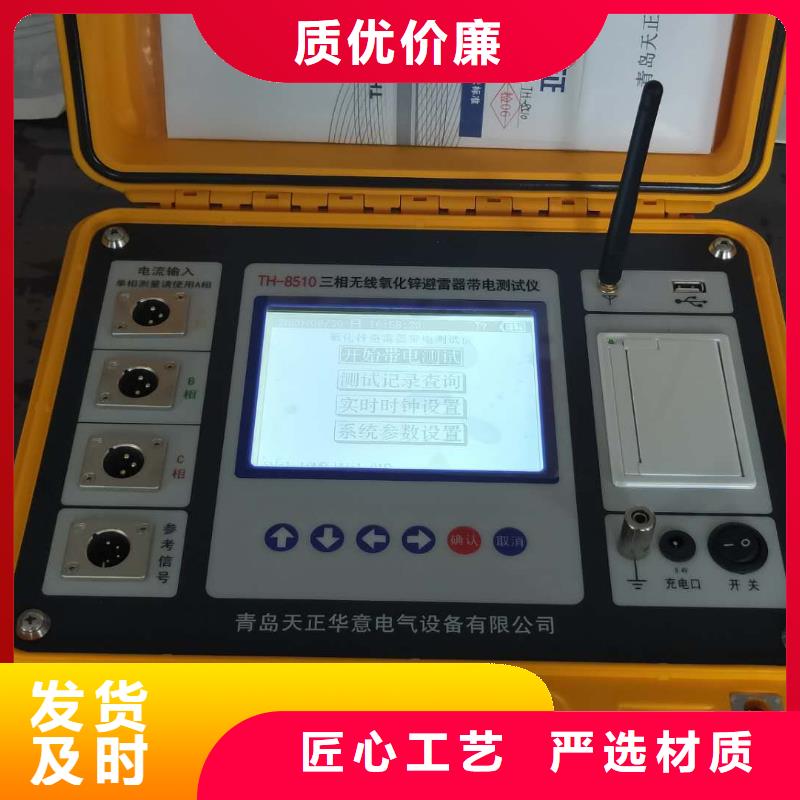

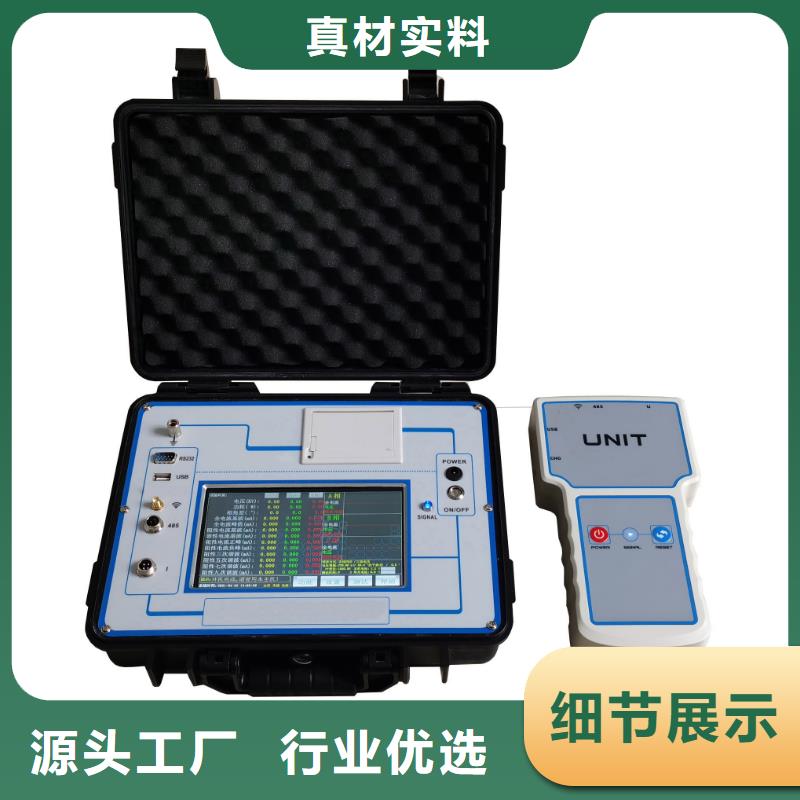

非线性电阻测试仪主机：采集氧化锌避雷器泄漏电流，并接收PT测试单元电压信号，经过FFT计算获得氧化锌避雷器的特征数据。主机采集电流分为“0-2mA”和“> 2mA”两档（ > 2mA档 标配为2-10mA）,通过一根三芯线A、B、C接到三相氧化锌避雷器的计数器上端，另通过一根接地线接到计数器下端。通信方式：两机之间的通信可选择有线同步，无线同步，无电压三种方式。有线同步和无线同步支持取三相电压基准信号、（选配一：B相电压基准信号、选配二：感应板三种方式）。五、使用方法1．测试线接线方法（1）方式一：现场带电接线方式（三相电压取样）图3-1测试线接线方法如图3-1所示，请先接两机的地线，再接一根电流测试线（3芯）， 接电压测试线（4芯）。接电流测试线的方法，首先根据电流大小，接电流测试线到主机端“0-2mA”或“>2mA”量程档上（ > 2mA档 标配为2-10mA），再将另一端接计数器的上端，绝大多数用“0-2mA”量程。接电压测试线的方法，也是先接PT测试单元端，再接PT二次测试端，一定要小心谨慎接线以避免PT二次或试验电压短路。软件设置：电流量程：根据主机面板上选择电流量程对应设置。同步方式：可以选择“有线同步”或“无线同步”，电压方式选用“三相电压”。有线同步时，请接上两机之间的通信线，不能接两机的天线；无线同步时，请接上两机的天线，不能接通信线，远距离时天线可以拉高或吸附在其它高一点设备的外壳体上。PT变比：根据PT的电压比值来输入，一般35KV电压等级为350，220KV电压等级为2200，500KV电压等级为5000等。抗干扰（选配一）：一般选“否”，在相角差完全异常情况下选“是”，并设置补偿角度。此接线方式下做单相测试或二相测试时，只接相应的测试线，其它线悬置。氧化锌阀片测试仪 发电机灭磁特性测试仪 感应式氧化锌避雷器阻性电流测试仪 过电压保护装置测试仪 电器设备耐压综合试验仪 压敏型过电压保护装置测试仪 避雷器泄露电流测试仪 发电机灭磁过压保护测试装置 灭磁过电压保护器交直流参数测试仪 过压灭磁保护器特性测试仪
