<天正华意>甄选好厂家【真空度开关测试仪】励磁系统开环小电流测试仪货源直供-产品视频

真空度开关测试仪,【天正华意电气设备有限公司(茂名分公司)tianzh3611-3】产品销售至全国多地,我们的真空度开关测试仪不仅具备性能和的功能,更有着长达三年的质保承诺,欢迎来电咨询选购,联系人:杨经理,地址:平度市平安路2号。

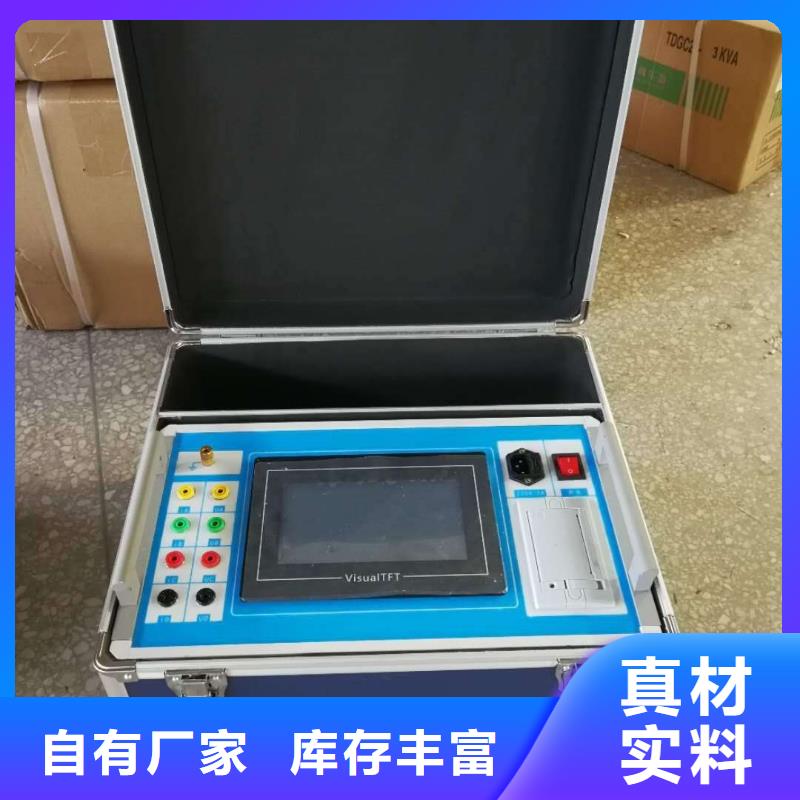

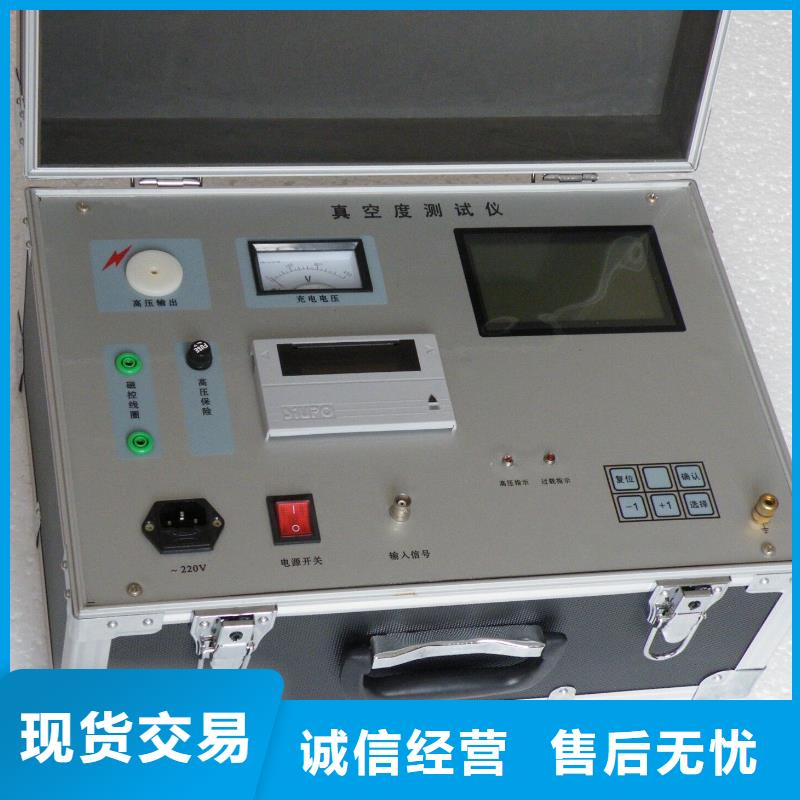

真空度开关测试仪仪器的工作原理真空度测试仪框图如图1所示。整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。 放电波形图六、仪器面板说明 仪器面板布置图注：1．仪器接地端 液晶显示器；磁场电压- 电源插座；磁场电压＋电源开关；4．离子电流端 通讯口；5．高压输出端； 按键；打印机；使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

真空度开关测试仪检漏时应注意真空管外是否擦拭干净并烘干。若真空管已严重泄露，可不必进行真空度定量测试，若检漏合格，则再进行定量测试。4、进行测试：按测试键后，测试仪首先显示电场电压与磁场电压并进行自动充电过程。当两电压达到一定值后，测试仪自动将电场电压和磁场电压加到真空管及励磁线圈上，同时自动启动测试分析程序，显示被测真空管的测试结果并自动对仪器内部电容进行放电。（显示结果：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）本仪器的小测量值为1.06×10-5Pa，如果被测真空管真空度优于此值，显示结果仍为1.06×10-5Pa。对真空断路器而言，说明真空泡真空度完好，记录测试结果时可记为＜10-5 Pa。如真空度大于6.6×10-2Pa，则该真空泡不合格。在多次对同一真空管进行测试时，相邻两次的测量时间间隔不要少于10分钟。同时关闭仪器电源，将离子电流线夹与高压输出端线夹短接，残存高电压，然后进行下次测试。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。5、消弧放电：按检漏键进行检漏，将磁场电压降低，动作完成后按复位键，然后关机。将高压输出端大夹子对地放电，或用放电棒轻碰高压夹所夹真空管端，或将离子电流夹与高压端线夹短接，残余高电压及试验过程中所产生的静电。五、详细实验步骤1、确保真空断路器与外界绝缘,实验时不产生泄露与反向充电。

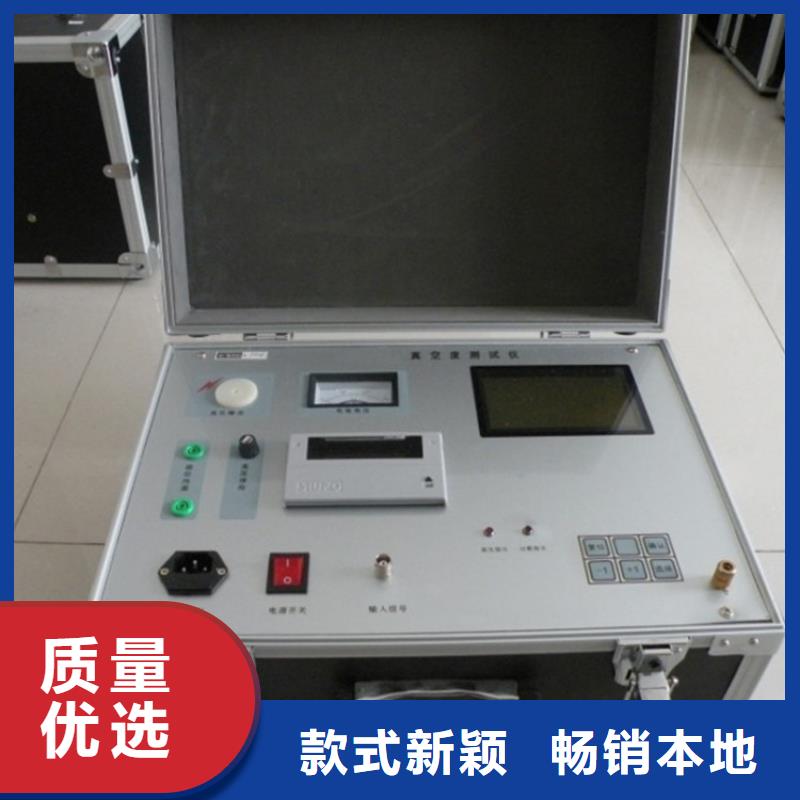

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1仪器面板布置图注：1．仪器接地端；7. 液晶显示器离子电流端；电源插座；3．磁场电压-；9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端； 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。
