想要一睹直流电阻测试仪产品的真容吗?快来观看我们的视频吧!我们将带您走进一个全新的世界,感受产品的魅力与品质。
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含税
小起订1
质量等级0.02
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH-
可售卖地全国
产品重量5
产品颜色
质保时间三年
外形尺寸158
适用领域电气
质量认证9000
产品功率5
工作温度45
直流电阻测试仪领域的新动态在5分钟前得到了更新。这是一条由【天正华意电气设备(江门市分公司)tianzh3611-3】发布的长期有效的产品新闻。以下是相关联系方式:联系人:杨经理-【18762195566】,地址:平度市平安路2号。我们期待与您建立长期稳定的合作关系,共同推动直流电阻测试仪行业的发展。
直流电阻测试仪测试电流:选择测试电流档位。5.5.2单相测试在“直阻参数设置”屏下“测试相别”项中选择单相相别相后,可进行所选相的单相测量。例,选择测量“CO”相(见图十七)。图十七按“确认”键,锁定屏幕数据,可进行打印、存储等数据操作(见图十八)。20℃测量值75℃折算值图十八屏幕中间显示测量结果,底部显示可操作菜单:?继续测试:解除数据锁定,测试数据实时刷新。?结果打印:将测试结果进行打印。?结果存储:将测试结果存储到本机或存储到优盘。“左右”键选择菜单项,“确认”键执行当前选项。此时按“取消”键,仪器将停止测试,并开始放电,放电完成后,仪器自动返回直阻参数设置屏。5.5.3三相Yn测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后,可进行Yn型绕组的三相测量,在进行三相测量前需选择是否启用中性点校正功能(见图十九)。图十九如选择启用中性点校正功能,仪器将先测量单相AO数据暂存,然后再进行三相测量, 使用暂存的AO数据进行中性点校正,使三相测量数据更接近单相法测量的数据;如不启用该功能,仪器将直接进行三相测量,速度更快,只是数据与单相测量数据差异稍大一些,但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明,不带中性点校正功能只需跳过单相测量步骤即可。

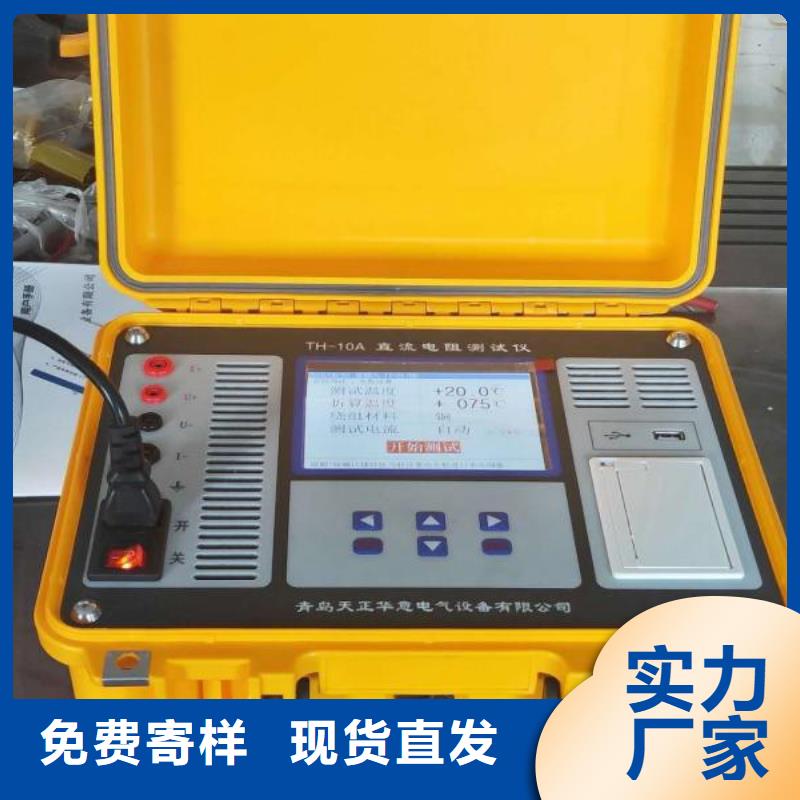

直流电阻测试仪1、交流开关:选择交流工作方式,执行开机/关机操作。(打开交流开关时,请确保直流开关处于关闭状态)。2、交流电源插座:仪器外接电源接口,需接入AC220V,50HZ电源。3、直流开关:选择直流工作方式,执行开机/关机操作。(打开直流开关时,请确保交流开关处于关闭状态)。4、充电接口:仪器内置电池充电接口(请使用仪器配套的专用充电器)。5、I+、 I- :电流输出端子,I+为输出电流正,I-为输出电流负。6、V+、V- :电压输入端子,V+为电压线正,V-为电压线负。7、接地柱:仪器接地,保护设备及人身。8、打印机:微型打印机,打印输出测试数据。9、按键:执行仪器各种操作:复位: 按下此按键本机处于初始状态,可对输出电流进行预置。循环: 按此键光标在主菜单循环滚动。选择: 本机复位后,按此键进行电流预置;测试完成后,长按此键可打印输出测试数据。确认: 输出电流选择完毕后按下此键,由微机控制实现全部测试过程;测试完成后,再次按下该键,进行重新测试,以便得到更加稳定准确的测试数据。10、辉度调节:可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏,显示菜单、电流和电阻值等。六、测试与操作方法 1、接线A: 单相测量法,仪器接线见下图:将红色测试线的插片接到I+上, 插杆接到V+上,测试钳接到试品一端,将黑色测试线的插片接到I-上,插杆接到V-上,测试钳接到试品另一端。图二B、助磁法接线见图三~五(适用于Y(N)-d-11联接组别)。图三图四图五对于大容量的变压器的低压侧测量时,如果在既有的情况下,直流电阻测试仪的 电流比较小,或者为了加快测量速度,可选择助磁法测量。
直流电阻测试仪测量过程如下:图二十三相测量将先测量出单相AO阻值,如选择“自动模式”待阻值稳定后装置将自动切换到三相充电计算三相电阻值;如选择“手动模式”,则需人为判断阻值稳定,手动确认。单相AO阻值测试完成后,仪器自动单相放电,放电完成后自动进行三相充电并计算三相电阻值(见图二十一、二十二)。图二十一22℃测量值 75℃折算值不平衡率图二十二在此界面,按“确认”键,锁定屏幕数据,可进行打印、存储等数据操作(见图二十三);按“取消”键,停止测试,并开始放电,放电完成后,仪器自动返回直阻参数设置屏。图二十三在“实时测量”状态可对变压器的有载分接开关进行调档操作,仪器将自动跟踪测试调档后的电阻值,上、下键可修改分接位。?继续测试:解除数据锁定,测试数据实时刷新。?结果打印:将测试结果进行打印。?结果存储:将测试结果存储到本机或存储到优盘。“左右”键选择菜单项,“确认”键执行当前选项。按“取消”键,停止测试,并开始放电,放电完成后,仪器自动返回直阻参数设置屏。三相Y、△测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Y”或“三相同测△”测试相后,可进行Y型和△型绕组的三相自动测量。两种绕组,测试过程相同,现以Y型绕组举例说明,如图二十四图二十四在此界面,用户可按“确认”键切换手动模式和自动模式。在自动模式下,仪器自动判断阻值稳定,停止放电,进行下一相测试;在手动模式下,需用户自己判断阻值稳定,选择测试下一相。
